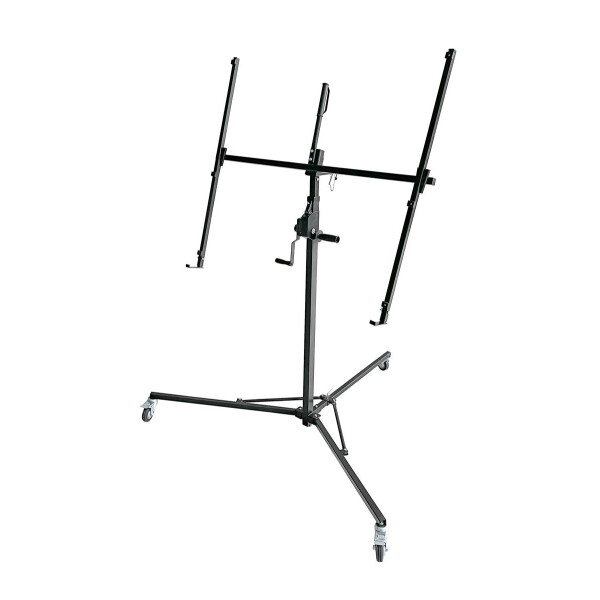

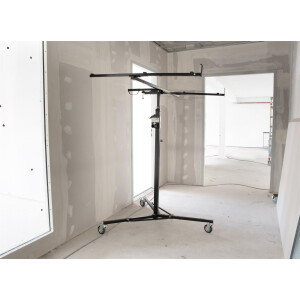

Der rikta Plattenheber unterstützt beim Anheben und Positionieren großformatiger Platten im Trocken- und Innenausbau. Die Aufnahme ist für geeignete Platten bis 300 × 125 cm und ein maximales Gewicht von 40 kg ausgelegt. Über die Zahnleisten-Hebemechanik lässt sich die Höhe stufenlos von 155 bis 300 cm einstellen. Eine bis 74° neigbare Plattenaufnahme ermöglicht die Anpassung an unterschiedliche Montagepositionen an Wand, Decke und Schräge.
Vorteile im Überblick
-
155–300 cm höhenverstellbar – stufenlose Positionierung über Zahnleisten-Hebemechanik
-
Bis 40 kg belastbar – für geeignete Trockenbauplatten bis 300 × 125 cm
-
Bis 74° neigbare Aufnahme – zur Anpassung an unterschiedliche Montagepositionen
-
Pulverbeschichtetes Stahlgestell – tragende Konstruktion für den Trocken- und Innenausbau
-
3 Lenkrollen – erleichtern das Verfahren und Positionieren am Einsatzort
-
2 Feststellbremsen – zum Feststellen der entsprechenden Rollen
-
Werkzeuglos demontierbar – für Transport und platzsparende Lagerung zerlegbar

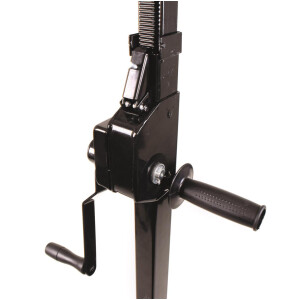

Stufenlos höhenverstellbar von 155 bis 300 cm

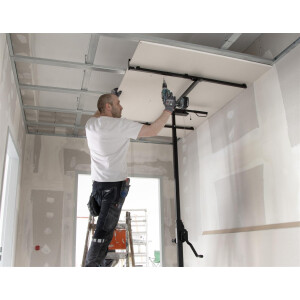

Die Höhenverstellung erfolgt über eine Zahnleisten-Hebemechanik. Damit kann eine aufgelegte Platte kontrolliert auf die benötigte Montagehöhe gebracht und für die weitere Verarbeitung positioniert werden. Der Einstellbereich von 155 bis 300 cm ermöglicht unterschiedliche Anwendungen bei Arbeiten im Wand- und Deckenbereich.

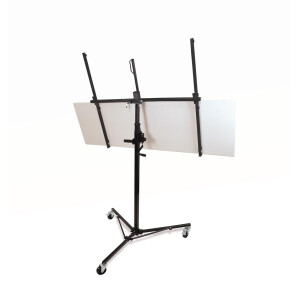

Für Platten bis 300 × 125 cm und 40 kg

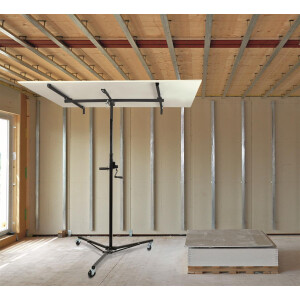

Die Plattenaufnahme ist für geeignete Trockenbauplatten bis zu einem Format von 300 × 125 cm ausgelegt. Die maximale Traglast beträgt 40 kg. Damit eignet sich der Plattenheber beispielsweise für geeignete Gipskartonplatten innerhalb dieser Abmessungen und Gewichtsgrenzen.
Vor dem Anheben muss die Platte entsprechend der Bedienungsanleitung auf der Aufnahme positioniert werden. Das maximale Plattenformat von 300 × 125 cm und die zulässige Traglast von 40 kg dürfen nicht überschritten werden.

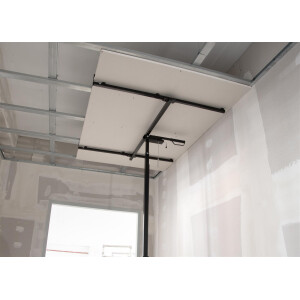

Bis 74° neigbare Plattenaufnahme
Die Plattenaufnahme lässt sich bis zu 74° neigen. Dadurch kann die Position der aufgelegten Platte an unterschiedliche Montagesituationen angepasst werden, beispielsweise bei Arbeiten an Wänden, Decken oder Schrägen. Die konkrete Einstellung und Verwendung erfolgt entsprechend der beiliegenden Bedienungs- und Sicherheitshinweise.

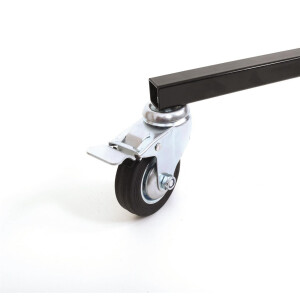

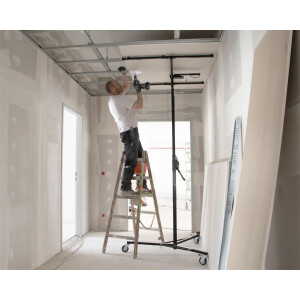

Mobil auf drei Lenkrollen
Das pulverbeschichtete Stahlgestell bildet die tragende Konstruktion des Plattenhebers. Drei Lenkrollen erleichtern das Verfahren und Positionieren am Einsatzort. Zwei der Rollen verfügen über eine Feststellbremse und können nach dem Positionieren entsprechend der Bedienungsanleitung festgestellt werden.
Der Plattenheber muss auf einem für die Verwendung geeigneten und ausreichend tragfähigen Untergrund eingesetzt werden. Vor Arbeitsbeginn sollten Gestell, Plattenaufnahme, Hebemechanik, Rollen und Feststellbremsen auf ordnungsgemäßen Zustand und einwandfreie Funktion kontrolliert werden.
Werkzeuglos demontierbar
Nach der Verwendung lässt sich der Plattenheber werkzeuglos demontieren und für Transport oder Lagerung kompakter zerlegen. Dadurch eignet sich die Konstruktion auch für wechselnde Einsatzorte oder begrenzten Lagerplatz. Vor der erneuten Verwendung müssen alle Komponenten entsprechend der Anleitung vollständig und korrekt zusammengesetzt werden.
Technische Daten
| Merkmal |
Wert |
| Marke |
rikta |
| Produkttyp |
Plattenheber / Plattenlift für Trockenbau |
| Höhenverstellung |
155–300 cm |
| Art der Höhenverstellung |
stufenlos über Zahnleisten-Hebemechanik |
| Maximale Traglast |
40 kg |
| Maximales Plattenformat |
300 × 125 cm |
| Neigung der Plattenaufnahme |
bis 74° |
| Material Gestell |
Stahl, pulverbeschichtet |
| Anzahl Lenkrollen |
3 |
| Feststellbremsen |
2 Rollen mit Feststellbremse |
| Transport & Lagerung |
werkzeuglos demontierbar |
Lieferumfang
- 1 × rikta Plattenheber
- Komponenten für Plattenaufnahme und Hebemechanik
- Montage- und Transportzubehör gemäß Lieferumfang
- 1 × Montage- und Bedienungsanleitung
Aufbau & Verwendung
Der Plattenheber wird teilmontiert geliefert und entsprechend der beiliegenden Anleitung zusammengesetzt. Die Endmontage ist werkzeuglos möglich. Vor der ersten Verwendung müssen alle Verbindungen, die Plattenaufnahme, die Hebemechanik sowie Rollen und Feststellbremsen auf korrekten Sitz und einwandfreie Funktion kontrolliert werden.
- Plattenheber entsprechend der Anleitung vollständig aufbauen
- Geeigneten und tragfähigen Untergrund wählen
- Plattenaufnahme und Hebemechanik vor der Verwendung kontrollieren
- Platte entsprechend der Anleitung auf der Aufnahme positionieren
- Maximale Traglast von 40 kg und Plattenformat von 300 × 125 cm beachten
- Platte kontrolliert auf die benötigte Montagehöhe bringen
- Bedienungs- und Sicherheitshinweise während der Verwendung beachten
Pflege & Wartung
- Gestell, Rollen und Hebemechanik nach der Verwendung von Staub und Rückständen reinigen
- Zahnleisten-Hebemechanik regelmäßig auf Verschmutzungen und Beschädigungen kontrollieren
- Rollen und Feststellbremsen vor der Verwendung auf einwandfreie Funktion prüfen
- Verbindungen und bewegliche Komponenten regelmäßig kontrollieren
- Wartung und Schmierung ausschließlich entsprechend den Vorgaben der Bedienungsanleitung durchführen
- Plattenheber trocken und vor direkter Witterung geschützt lagern
Hinweise
Ob eine Platte von einer Person sicher aufgelegt und verarbeitet werden kann, hängt unter anderem von Plattenformat, Gewicht und der jeweiligen Arbeitssituation ab. Bei großen oder schweren Platten sollte eine zweite Person unterstützen. Die maximale Traglast von 40 kg und das maximale Plattenformat von 300 × 125 cm dürfen nicht überschritten werden.
